Настройка рабочего режима котла
Настройка рабочего режима котла
Настройка рабочего режима производится с помощью пульта управления установленного на котле.

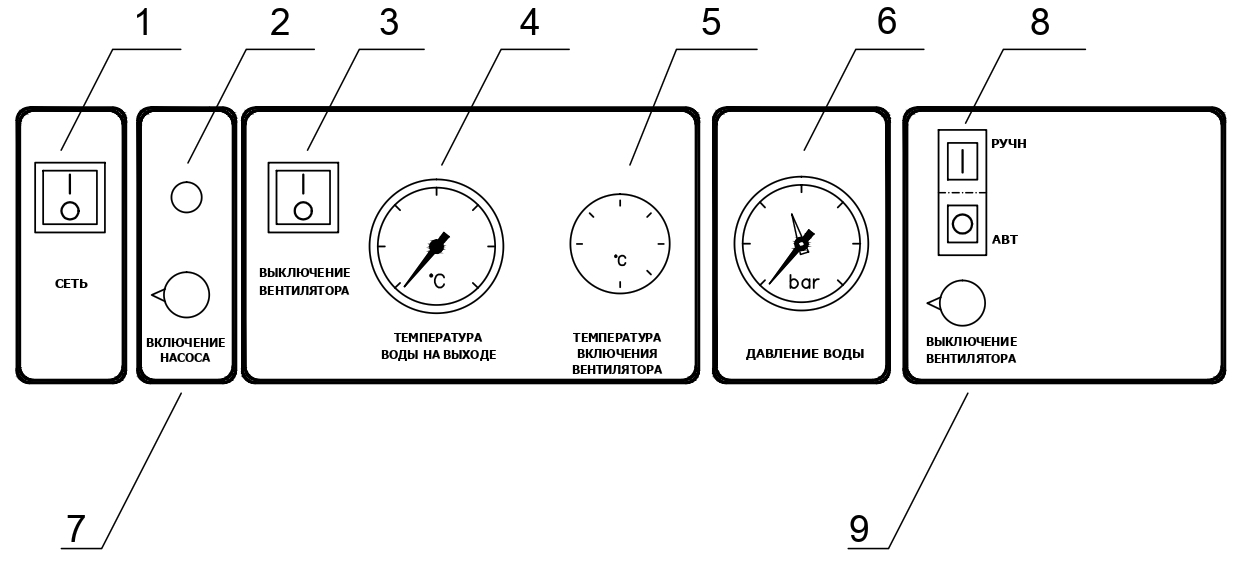

1 – выключатель сети 2 – контрольная лампочка работы насоса 3 – выключатель «старт-стоп» вентилятора 4 – термометр 5 – термостат включения-выключения вентилятора |
6 – манометр 7 – термостат включения-выключения насоса 8 – переключатель «ручной-автоматический режим» 9 – термостат выключения вентилятора |
Настройка автоматического поддержания заданной температуры воды на выходе из котла осуществляется следующим образом:
Ручку настройки термостата включения-выключения клапана-насоса 7 повернуть вправо до упора. Визуально по термометру 4 следим за ростом температуры воды в котле. При достижении требуемой температуры (при схеме обвязки котельной с промежуточной емкостью рекомендуется 83°С) повернуть ручку настройки термостата включения-выключения насоса 7 влево против часовой стрелки до щелчка. В таком положении происходит включение циркуляционного насоса, который подключен к котлу, и загорается контрольная лампочка работы насоса 2.
После того как циркуляционный насос включился он перекачивает нагретую в котле до заданной температуры воду (83°С) в промежуточную емкость и температура воды в котле снижается. При снижении температуры воды на 20-30°С ниже заданной термостатом 7, циркуляционный насос автоматически выключается. Далее происходит нагрев следующей порции воды до заданной температуры (83°С), включается циркуляционный насос и перекачивает нагретую воду в промежуточную емкость. В таком режиме цикл за циклом котел находится в рабочем состоянии. В случае, когда котел производит избыток тепловой энергии (осенний, весенний период) термостатом включения-выключения насоса 7 можно установить более низкую температуру нагрева воды в котле (рекомендуется не ниже 70°С).
Регулирование мощности
Регулирование мощности котла осуществляется термостатом 7 путем установки его в такое положение, при котором циркуляционный насос включится тогда, когда температура воды на выходе из котла достигнет заданной величины (83°С). Установке температуры рабочим термостатом необходимо уделять повышенное внимание, так как кроме регулирования мощности термостат выполняет функцию защиты котла от перегрева. При остывании воды на 10-20°С относительно установленной термостатом 5 температуры (рекомендуемая температура настройки должна быть на 5°С выше температуры настройки включения насоса термостатом 7) вентилятор автоматически включается.
Настройка выключения вентилятора при прогорании дров
При прогорании дров температура в котле снижается. Настройка температуры выполняется термостатом выключения вентилятора 9. Настройка осуществляется в соответствии с показаниями термометра 4 (при достижении температуры 40-50°С) путем поворота ручки 9 до щелчка.
В дальнейшем выключение вентилятора будет происходить автоматически при снижении температуры до заданной.
Переключатель «ручной-автоматический режим» 8 служит для включения режима автоматического выключения вентилятора при снижении температуры в котле до 40-50°С. Если переключатель 8 будет находиться в ручном режиме, то отключение вентилятора не произойдет.
